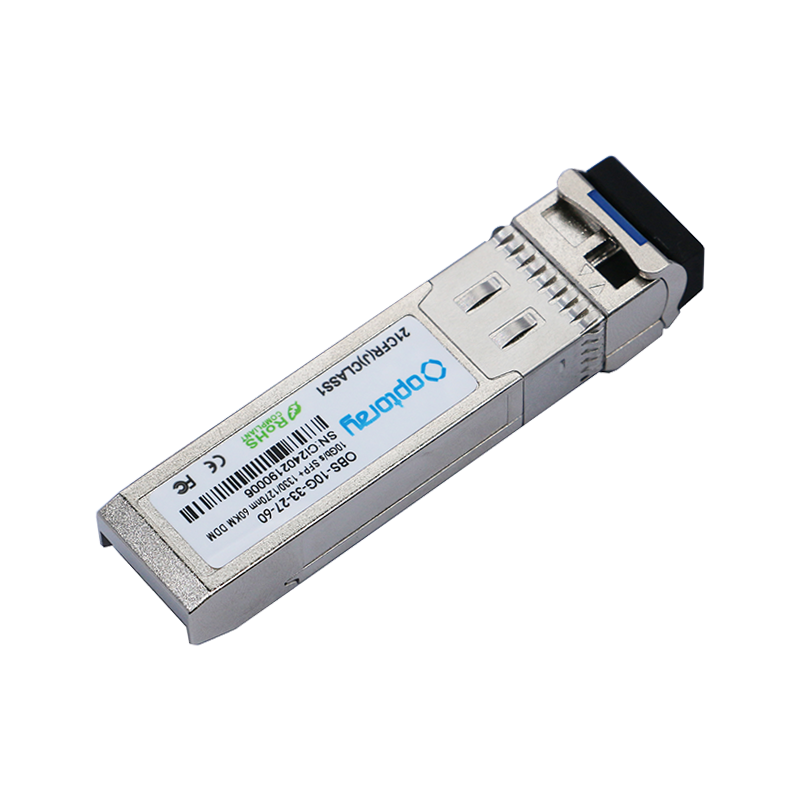

Prionsabal oibre BiDi Transceiver Sraith 1.25G

Sraith 1.25G BiDi (tarchur déthreo) Is trasghlacadóir optúil é Transceiver le haghaidh cumarsáide snáthoptaice. Tá a phrionsabal oibre bunaithe ar theicneolaíocht chomhshó optoelectronic. Ceadaíonn an trasghlacadóir seo tarchur sonraí déthreoracha ar shnáithín optúil amháin agus is gléas ilchodach é atá comhdhéanta de tharchuradóir (Tarchuradóir) agus de ghlacadóir (Glacadóir). Tugtar isteach a phrionsabal oibre go mion thíos:

Tarchuradóir:
Tá an tarchuradóir ar cheann de na comhpháirteanna lárnacha den Transceiver BiDi Sraith 1.25G. Is é an fheidhm atá aige ná comharthaí leictreacha a thiontú go comharthaí optúla agus iad a sheoladh chuig an snáithín optúil.
Comhpháirt Tarchuradóir: Dé-óid Laser (LD): Is é LD foinse solais an tarchuradóra, atá freagrach as comharthaí leictreacha a thiontú go comharthaí optúla. Is gléas leathsheoltóra é LD atá in ann bíomaí léasair a ghiniúint le leithead speictreach caol agus éifeachtacht ard cúplála snáithíní. Ciorcad modhnú: Rialaíonn an ciorcad modhnú aschur an LD ionas go n-iompraíonn sé faisnéis an chomhartha ionchuir leictreach. Is féidir leis an gciorcad modhnú teicnící a úsáid mar mhodhnú díreach (an t-aschur LD a mhodhnú go díreach) nó modhnú seachtrach (aschur LD a rialú trí mhodúltóir). Optocoupler: Ceanglaíonn an cúplóir optúil aschur solais an LD le calafort ionchuir an tsnáithín optúil. Cinntíonn sé cúpláil éifeachtach comharthaí optúla agus tarchur uasta cumhachta isteach sa snáithín optúil.

Tarchur snáithíní optúla:
Instealladh comhartha optúil: Déantar an comhartha optúil modhnaithe ón tarchuradóir a instealladh isteach i gcalafort ionchuir an tsnáithín optúil tríd an gcupán optúil. Cinntíonn cúplóirí optúla go ndéantar comharthaí optúla a chomhcheangal go héifeachtach leis an snáithín optúil agus go n-uasmhéadaítear tarchur isteach sa chroí snáithíní optúla. Tarchur snáithíní optúla: Iomadaíonn comharthaí optúla i snáithíní optúla trí mhachnamh inmheánach iomlán. Ligeann croí innéacs ard-athraonta an tsnáithín don chomhartha optúil fanacht beagnach go hiomlán laistigh den chroí, agus cuireann an cumhdach cosc ​​ar an gcomhartha optúil ó sceitheadh ​​amach. Achar tarchurtha comhartha: Braitheann fad tarchurtha snáithíní optúla ar go leor fachtóirí, lena n-áirítear cineál, cáilíocht, fad snáithíní optúla agus cumhacht na comhartha optúla. De ghnáth, tá an t-achar tarchurtha snáithíní optúla le tacaíocht ó 1.25G Series BiDi Transceiver idir cúpla ciliméadar agus deich ciliméadar. Tarchur déthreo: Le haghaidh tarchur déthreorach, taistealaíonn an comhartha optúil sa dá threo feadh an tsnáithín optúil chéanna. Mar gheall ar an dearadh speisialta agus an teicneolaíocht ilphléacsála tonnfhad, is féidir tarchur déthreo a bhaint amach ar aon snáithín optúil amháin, rud a shábháil acmhainní snáithíní agus costais an chórais a laghdú.
Trí tharchur snáithíní optúla, is féidir le 1.25G Series BiDi Transceiver tarchur sonraí dhá bhealach ardluais agus cobhsaí a bhaint amach i líonraí snáithíní optúla, ag soláthar réitigh iontaofa d'iarratais éagsúla.

Tarchur déthreo: Le haghaidh tarchur déthreo, taistealaíonn an comhartha optúil sa dá threo feadh an tsnáithín optúil chéanna. Mar gheall ar an dearadh speisialta agus an teicneolaíocht ilphléacsála tonnfhad, is féidir tarchur déthreo a bhaint amach ar aon snáithín optúil amháin, rud a shábháil acmhainní snáithíní agus costais an chórais a laghdú.

Glacadóir:
Is croí-chomhpháirt eile é an glacadóir den Transceiver BiDi Series 1.25G. Is é an fheidhm atá aige ná comharthaí optúla a thiontú ar ais go comharthaí leictreacha. Nuair a shroicheann an comhartha solais deireadh eile an tsnáithín, téann sé isteach sa ghlacadóir. Laistigh den ghlacadóir tá comhpháirt ar a dtugtar fóta-bhrathadóir, de ghnáth fóta-óid (PD) nó fóta-óid/aimplitheoir (PD/AMP). Tiontaíonn an brathadóir solais an comhartha solais faighte ina chomhartha leictreach agus aschuireann sé chuig an gciorcad glactha é. Sa chiorcad glactha, déantar an comhartha leictreach a aimpliú agus a phróiseáil chun cruinneas agus sláine na sonraí a chinntiú. Ar deireadh, seoltar an comhartha leictreach próiseáilte chuig an ngléas sprice, mar shampla gléas ríomhaire nó líonra.

Ar an mbealach seo, tuigeann 1.25G Series BiDi Transceiver feidhm na cumarsáide optúla dhá bhealach. Cuireann an obair chomhordaithe idir an tarchuradóir agus an glacadóir ar chumas comharthaí optúla a tharchur go déthreo ar aon snáithín optúil amháin, rud a sholáthraíonn réiteach éifeachtach maidir le tarchur sonraí ardluais.
