Transceiver Optúil: Croí -chomhpháirt le haghaidh tarchur faisnéise

I ré ina bhfuil dul chun cinn tapa i dteicneolaíocht na faisnéise, braitheann na seirbhísí a mbímid ag brath orthu, mar shampla an t -idirlíon, ríomhaireacht scamall, agus sonraí móra, go léir ar chomhpháirt leictreonach ríthábhachtach: an tarchuradóir optúil. Comhtháite tarchuradóir optúil , feidhmíonn sé an tasc ríthábhachtach chun comharthaí leictreacha a athrú go comharthaí optúla laistigh de chórais chumarsáide snáthoptaice. Gan tarchuradóirí optúla, bheadh ​​sé dodhéanta comharthaí leictreacha a tharchur thar achair fhada agus ag luas ard trí shnáithíní optúla, agus bheadh ​​sé dodhéanta líonraí cumarsáide nua -aimseartha.

Comhshó Optoelectronic: Conas a Oibríonn Transceivers Optúla
Tá croílár an tarchuradóra optúla ina mheicníocht chomhshó déthreoch: tiontú optúil-go-leictreach ag an deireadh tarchuir agus an tiontú leictreach-go-optúil ag an deireadh glactha.

Chun comharthaí a tharchur, faigheann tarchuradóir optúil comharthaí leictreacha ó fheistí líonra (mar lasca nó ródairí). Téann na comharthaí leictreacha seo trí IC tiománaí inmheánach, ag rialú léasair leathsheoltóra go beacht. Athraíonn an léasair go tapa agus amach ag minicíocht an -ard bunaithe ar an bhfaisnéis dhigiteach sa chomhartha leictreach, ag athrú na gcomharthaí "0" agus "1" sa chomhartha leictreach i bíoga éadroma déine éagsúla. Tá na bíoga éadroma seo dírithe ansin agus comhcheangailte leis an snáithín optúil le haghaidh tarchur fad-achair. Athraíonn an próiseas seo comharthaí leictreacha ina gcomharthaí optúla.

Le linn fáiltiú comhartha, faigheann modúl optúil comharthaí optúla a tharchuirtear ó shnáithín optúil. Aimsíonn fóta -fhóta -inmheánach na bíoga solais lag seo, go hiondúil is fóta -óid bioráin nó fóta -óid avalanche (APD). Is í an fheidhm atá aige an comhartha optúil a thiontú ina chomhartha leictreach. Méadaítear an comhartha leictreach seo ansin le haimplitheoir tras -thrasghearrthanachta (TIA) agus múnlaítear é le haimplitheoir teorannaithe (LA), agus é á athbhunú go comhartha digiteach atá ag teacht leis an mbunchomhartha le haghaidh tarchuir go trealamh líonra le sruth. Críochnaíonn an próiseas seo comhshó an chomhartha optúil ina chomhartha leictreach.

Dul chun cinn feidhmíochta: Ó luas íseal go luas ard-ard
Is é atá i éabhlóid theicneolaíoch na modúl optúla ná scéal faoi thóir leanúnach luasanna níos airde, achair níos faide, agus tomhaltas cumhachta níos ísle.

Bhí rátaí ísle sonraí ag modúil optúla luatha agus baineadh úsáid astu go príomha i gcásanna cumarsáide gearr-achair, bandaleithead íseal. Le glacadh go forleathan leis an Idirlíon agus leis an borradh i dtrácht sonraí, cuireadh éilimh níos airde ar luas agus ar fheidhmíocht na modúl optúla. Léirítear nuálaíochtaí teicneolaíochta go príomha sna réimsí seo a leanas:

Teicneolaíocht Mhodhnaithe: Chun luasanna tarchuir a mhéadú gan rátaí baud a mhéadú, tá modúil optúla tagtha chun cinn ó mhodhnú traidisiúnta neamh-ais-nialas (NRZ) go modhnú aimplitiúid cuisle ceithre leibhéal (PAM4). Is féidir le modhnú PAM4 dhá phíosa faisnéise a tharchur in aghaidh an timthrialla clog, an ráta tarchuir a dhúbailt i gcomparáid le NRZ agus a bheith mar an teicneolaíocht phríomhshrutha do mhodúil optúla ardluais.

Comhpháirteanna optúla lárnacha: Chun tacú le luasanna níos airde agus achair níos faide, déantar uasghrádú leanúnach ar na léasair agus ar na fóta -fhóta -fhóta -theachtairí i modúil optúla. Mar shampla, baintear úsáid as léasair modhnaithe leictrea-ionsúcháin (EMLanna) chun riachtanais ardluais a chomhlíonadh, agus úsáidtear fóta-oidí Avalanche (APDS) chun íogaireacht an ghlacadóra a fheabhsú, rud a chumasaíonn tarchur níos faide.

Cumarsáid optúil chomhleanúnach: Le haghaidh tarchur líonra cnámh droma ard-achair agus ardchumais, úsáideann modúil optúla teicneolaíocht cumarsáide optúil chomhleanúnach. Déanann an teicneolaíocht seo modhnú ar fhaisnéis ag baint úsáide as il -ghnéithe solais, amhail aimplitiúid, céim, agus polarú, agus úsáideann sé sliseanna próiseála comhartha digiteach (DSP) le haghaidh dí -chomhdhlúthú casta, ag méadú go mór ar fhad agus ar chumas tarchuir.

Foirm Pacáiste: Inoiriúnaitheacht Iarratais Éagsúla
Tá níos mó ná fachtóir foirm pacáiste amháin ag modúil optúla. Tá caighdeáin éagsúla tagtha chun cinn bunaithe ar luasanna, méideanna, tomhaltas cumhachta éagsúla, agus cásanna feidhmithe. Socraíonn na foirmeacha pacáiste seo an fachtóir foirm fhisiciúil agus an cineál comhéadan den mhodúl optúil.

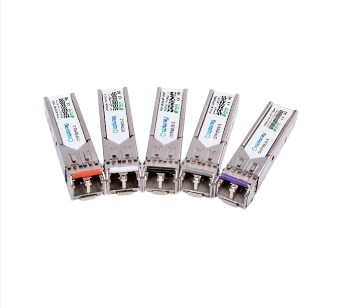

I measc na bhfoirmeacha pacáiste coitianta sa tionscal tá SFP, SFP, QSFP, QSFP28, OSFP, agus CFP. Is iondúil go léiríonn na coinbhinsiúin ainmniúcháin seo rátáil luais agus líon na gcainéal sa mhodúl optúil. Mar shampla, úsáidtear SFP go coitianta le haghaidh luas 10G, agus úsáidtear QSFP28 go coitianta le haghaidh luas 100g agus úsáideann sé dearadh ceithre chainéal.

Tá pacáiste níos mó ná blaosc amháin. Comhtháthaíonn sé feistí casta optoelectronic, ciorcaid tiománaithe, agus sceallóga rialaithe. Ní mór do dhearadh struchtúrach an phacáiste diomailt teasa a mheas, mar go n-itheann modúil optúla ardluais ardchumhacht. Tá diomailt teasa éifeachtach ríthábhachtach chun oibriú cobhsaí fadtéarmach a chinntiú.

Tá an comhéadan optúil de mhodúl optúil ríthábhachtach freisin. Mar shampla, úsáidtear an comhéadan LC go coitianta i modúil bheaga optúla mar gheall ar a mhéid dlúth. Ar an láimh eile, is féidir leis an gcomhéadan MPO il-snáithíní a chomhtháthú i gcomhéadan amháin, rud a fhágann go bhfuil sé oiriúnach do mhodúil optúla ard-dlúis, il-chainéil, amhail iad siúd a úsáidtear i naisc inmheánacha an ionaid sonraí.

Le himlonnú iomlán 5G, ríomhaireacht scamall, agus idirlíon na rudaí, leanfaidh an t -éileamh ar mhodúil optúla ag fás. Beidh modúil optúla sa todhchaí níos mó ná feistí comhshó fótaileictreach simplí amháin. Beidh siad comhtháite go domhain le trealamh líonra agus fiú feidhmeanna níos cliste a chomhtháthú, ag éirí mar chroílár ag tacú le bonneagar líonra sa todhchaí. $ $
